Componentes Utilizados:
Utilizamos um TTGO ESP32 com Display OLED com bateria embutida, um sensor de temperatura e pressão barométrica BMP 280 e um sensor de pressão SMP3011. Além disso, empregamos cabos macho, uma protoboard, um cabo USB e um computador para desenvolvimento.
TTGO ESP32 com Display OLED:
Essa placa combina um módulo ESP32 com Wi-Fi e Bluetooth, um display OLED e um sistema de alimentação por bateria Li-Ion 18650.

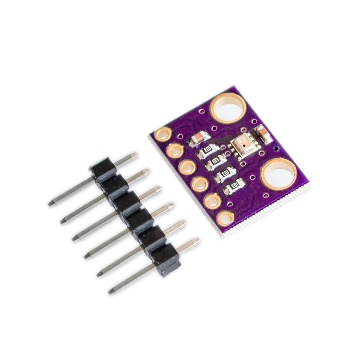

Sensor BMP280
O BMP280 mede pressão barométrica e temperatura com alta precisão, sendo útil em eletrônica e sistemas embarcados.
Sensor de Pressão SMP3011
Utilizado para medir a pressão de fluidos e gases, sendo aplicado em sistemas automotivos e industriais.

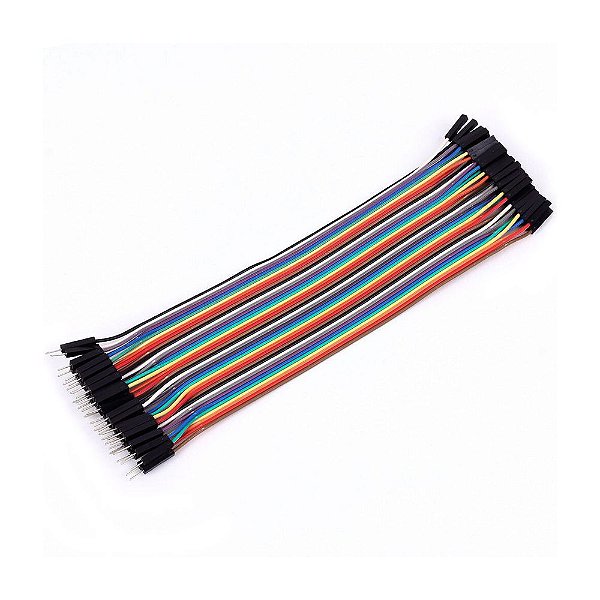

Cabos Macho e Fêmea
Esses cabos conectam os sensores ao ESP32 na protoboard.

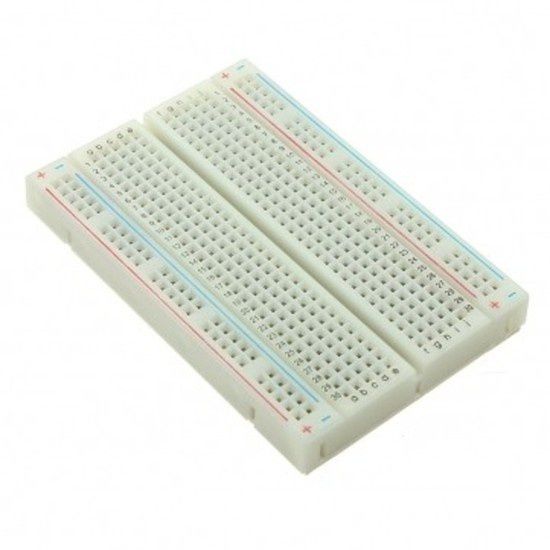

Protoboard
Usada para montagem dos circuitos sem a necessidade de solda.

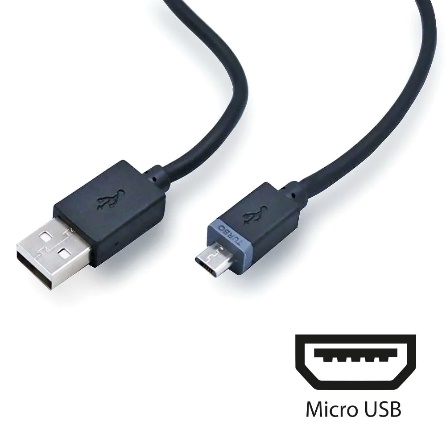

Cabo USB
Permite a programação do ESP32 via computador.
Computador
Utilizado para programar o microcontrolador com Windows 10 e VSCode.
Montagem do Projeto:

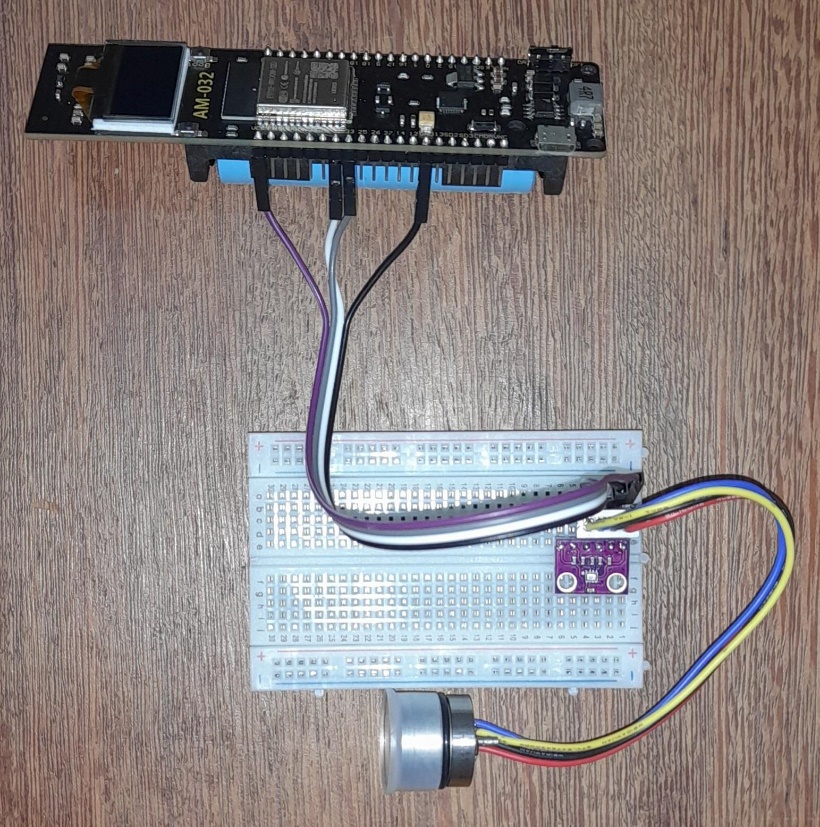

Montagem do Medidor de Pressão:
Ligamos o ESP TTGO na protoboard junto com os sensores BMP280 e SMP3011.
Estamos utilizando os pinos 4 e 5 do ESP32 como SDA e SCL para a comunicação via I2C.
Encapsulamento do Projeto:

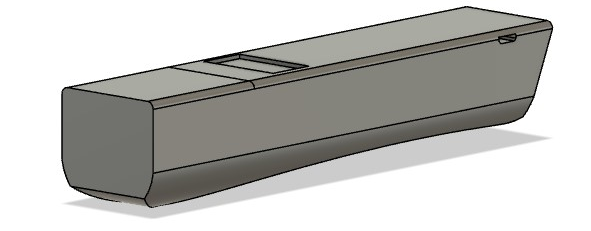

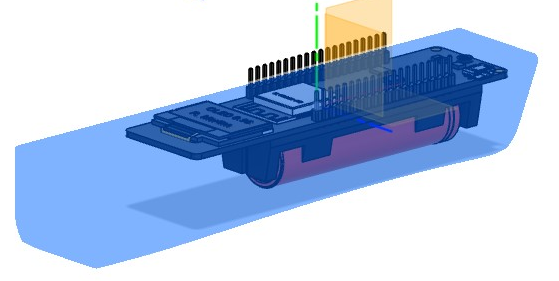

O modelo foi desenhado no Autodesk Fusion:
A impressão 3D do encapsulamento foi terceirizada para maior produtividade.
Após inserir o ESP32 e o sensor de pressão, realizamos testes para garantir a vedação do ar.
O protótipo atende a maioria dos requisitos do projeto, mas ainda precisa de ajustes no acabamento interno e na vedação do ar.
Imagem do Aferidor finalizado:
E foi assim que ficou o medidor de pressão:
